5학년 7반

우드록 실험을 통하여 지진의 원인 알아보기

1) 무엇이 필요할까요?

우드록

2) 어떻게 할까요?

1. 우드록의 양쪽 끝을 손으로 잡고 힘을 주어 휘어지게 해 보고, 휘어진 모습을 관찰하여 봅시다.
2. 다시 우드록을 잡고 우드록이 끊어질 때까지 가운데 방향으로 밀어 봅시다.
3. 우드록이 끊어질 때 손의 느낌을 이야기하여 봅시다.

3) 결과는 어떠할까요?

① 우드록의 양쪽 끝을 손으로 잡고 힘을 주어 휘어지게 해 보기

▲ 우드록의 양쪽 끝을 손으로 잡고 힘을 주는 모습

▲ 우드록이 휘어진 모습

② 우드록을 잡고 우드록이 끊어질 때까지 가운데 방향으로 밀어 보기

▲ 우드록이 끊어진 모습

▲ 우드록이 끊어져 어긋난 모습

③ 우드록이 끊어질 때 손의 느낌 : (예) 손이 떨립니다.

4) 생각해 볼까요?

우드록 지진 모형실험을 이용하여 지진의 발생 원일을 설명하여 봅시다.

▶ (예) 우드록의 양쪽 끝을 손으로 잡고 밀면 휘어지다가 끊어지면서 떨리는 것과 같이 땅속에서 지층이 지구 내부에서 생기는 커다란 힘을 오랫동안 받아 휘어지다가 끊어지면서 흔들려 지진이 발생합니다.

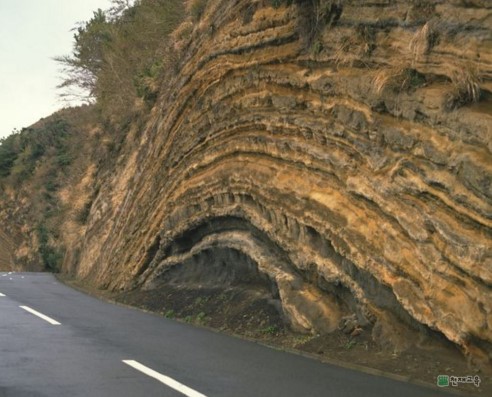

휘어진 지층

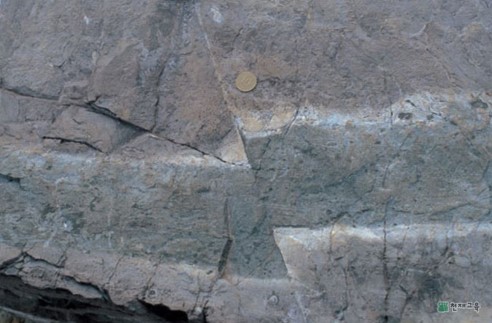

끊어진 지층

※ 우드록 지진 모형실험과 실제 자연 현상 비교

① 우드록 지진 모형 실험
- 휘어질 때 : 짧은 시간 동안 손으로 미는 약한 힘이 작용함.
- 끊어질 때 : 짧은 시간 동안 손으로 미는 강한 힘이 작용함. → 우드록의 끊어진 부분과 손이 떨림.
- 실험과 실제 자연 현상 비교 : 우드록, 우드록을 양쪽 끝에서 미는 힘, 우드록이 끊어질 때 손의 떨림

② 실제 자연 현상
- 휘어질 때 : 오랫동안 지구 내부의 큰 힘이 작용함.
- 끊어질 때 : 오랫동안 지구 내부의 큰 힘이 작용함. → 큰 지진이 발생하기도 함.
- 실험과 실제 자연 현상 비교 : 지층이나 암석, 지구 내부에서 작용하는 힘, 지진
